Motion-Systems Qubic System - QS-220-2DOF Motion System - Set mit 2 Aktoren und 1 Power Cabinet

Art.Nr.:: H.MOS.QS.220.2DOF
Versand bereit in:: 2-5 Werktage (Lagernd Shop) (Hinweise)
Bestand:: 6 Set
Versand Gewicht:: 30 kg je Set

5.075,00 EUR

inkl. 19% MwSt. zzgl. Versand

Set:

Auf den Merkzettel

Woanders günstiger?

Frage zum Produkt

Beschreibung

Qubic System - QS-220 Motion System - Set mit 2 Aktoren und 1 Power Cabinet

About QS-220

Die lineare Aktuatortechnologie von Motion Systems ermöglicht die Entwicklung äußerst realistischer Anwendungen mit detaillierten Bewegungstexturen, Geschwindigkeit, Interaktionsfeedback der Aufhängung, Motorvibrationen, taktiles Feedback, Haptik und Fahrzeugdynamik. Die innovative Technologie, das modulare und kompakte Design sowie der leise Betrieb machen den QS-220 zu einer
perfekte Motion Base nicht nur für den professionellen Einsatz, sondern auch für Heimanwender in verschiedenen Arten von Cockpits. Zusätzliche Sets von QS-220 können als 4- und 6-Aktoren Systeme konfiguriert werden, um 3 / 4 / 6 DOF unter Verwendung spezieller Cockpits aus der Qubic System Produktlinie oder anderer Hersteller aufzubauen.

Mit der speziellen Software Qubic Manager kann der Benutzer mehrere Sets verwenden, um eine möglichst realistische Simulation zu erstellen, die sofort auf Situationen auf dem Bildschirm reagiert. Damit erhält man ein realistisches Erlebnis in Spielen (Simulationen) oder VR.

Motion Systems ist eine weltweit führende Marke für Motion-Plattformen für professionelle Anwender und die anspruchsvollsten Privatanwender. Seit über 10 Jahren entwickelt und liefert das Unternehmen maßgeschneiderte Motion-Lösungen für die Industrie und Spitzentechnologie im Bereich Rennsport und Flugsimulation.

Fast Facts - Hardware:

Die zum Patent angemeldete Technologie der QS-L1 Linearaktuatoren aus der Qubic System Line ermöglicht die Entwicklung äußerst realistischer Anwendungen mit detaillierten Effekten aus der Simulationstelemetrie. Die Motortreiber wurden von der Firma Motion Systems entwickelt, um nur eine Aufgabe zu erfüllen: die Steuerung von Motoren in Fahrzeugsimulatoren. Und sie sind außergewöhnlich gut darin.

Das mitgelieferte Power-Cabinet (Steuermodul) QS-SB2 ist für die Stromverteilung und Kommunikation zur Verarbeitung von Telemetriesignalen zuständig, wobei der Motion Controller die Befehle an die Treiber weiterleitet, die den eingehenden Befehl analysieren, sobald dieser eintrifft (nur 8 ms Latenz!). Das Steuermodul setzt die Bewegungs- und Vibrationsimpulse für jeden einzelnen Aktuator um. Das Power-Cabinet arbeitet sowohl mit 115V als auch mit 230V Netzspannung ohne separate Adapter oder Spannungswandler.

Allgemeine Spezifikation des QS-220-Sets:

Architektur: 2 / 3 / 4 / 6 DOF (je nach Benutzerkonfiguration und Anzahl der Module)
Aktuator-Hub: 100 mm | 3.93 in
Maximale Geschwindigkeit:
- Q-Mode (230V): 800 mm/s
- Performance Mode (115V/230V): 400 mm/s
- Heavy Duty Mode (115/230V): 300 mm/s
Maximale Beschleunigung:
- Q-Mode (230V): 0.8G*
- Performance Mode (115V/230V): 0.7G*
- Heavy Duty Mode (115/230V): 0.4G*
- *Wert der Beschleunigung ist aus Sicherheitsgründen begrenzt.
Empfohlene Nutzlast in 3DOF (2x QS-220) Konfiguration:
- Q-Mode: 200kg
- Performance Mode: 250kg
- Heavy Duty Mode: 350kg
Maximale Steuerfrequenz: 1000 Hz
Frequenzbereich der Vibrationen: 0-100 Hz
Latenzzeit: <8 ms
Produktgewicht: 30 kg | 66 lb
Gesamtlänge: QS-L1: 90 mm | 3.55 in, QS-SB2: 385 mm | 15.16 in
Gesamtbreite: QS-L1: 90 mm | 3.55 in, QS-SB2: 300 mm | 11.81 in
Gesamthöhe: QS-L1: 553-653 mm | 22-26 in, QS-SB2: 88 mm | 3.46 in
Kabellänge (QS-L1 Antrieb - QS-SB2 Power Cabinet): 1150 mm | 45.2 in
Anforderungen an die Stromversorgung: 115/230 VAC Einphasig
Durchschnittliche Leistungsaufnahme in 3DOF-Konfiguration:
- Q-Mode: 260W (230V)
- Performance Mode: 280W (230V), 270W (115V)
- Heavy Duty Mode: 436W (230V), 462W (115V)
Spitzenstrom in 3DOF-Konfiguration:
- Q-Mode: 5.17A (230V)
- Performance Mode: 4.55A (230V), 7.35A (115V)
- Heavy Duty Mode: 5.88A (230V), 9.89A (115V)
Anschluss: USB

Fast Facts - Software:

Auch die fortschrittlichste Hardware ist nichts ohne eine gute Software. Der Qubic Manager von Motion Systems ist eine professionelle und spezialisierte Software für die Plattform und ist "click and play"-kompatibel mit allen wichtigen Renn- und Flugtiteln auf dem PC und wird ständig aktualisiert, um neue Anwendungen zu unterstützen, sobald sie veröffentlicht werden. Sie bietet dem Benutzer Möglichkeiten der Bewegungsanpassung, Motion-Postprocessing, umfangreiche Diagnose oder einfache und schnelle Nutzung von vordefinierten Profilen. Der Qubic Manager ist eine leistungsstarke Engine, die dennoch einfach zu bedienen ist. Wie also die Motion Platform auf Bewegungen, Unebenheiten, Rollen und Nicken reagieren soll, stellt man mit wenigen Mausklick ein.

Die Qubic Manager-Softwarelizenz ist kostenlos.

Wesentliche Merkmale:

Über 80+ bereits integrierte und unterstützte Rennspiele und professionelle Simulations Anwendungen.
Die enthaltene VR Headway Technologie nutzt fortschrittliche mathematische Formeln, um die notwendige Kompensation zu berechnen und wendet sie zur Laufzeit auf das VR-Headset an. Sie eliminiert Plattformbewegungen aus dem VR-Trackingsystem und sorgt so für ein intensiveres, authentischeres Erlebnis und hat großen Einfluss auf die Kompensation der VR-Motions Sickness.
Der Motorsteuerungsalgorithmus wurde ausschließlich für die Verwendung in Simulationsanwendungen entwickelt. Das Positionierungssignal wird direkt vom Treiber analysiert und vorverarbeitet, so dass es möglich ist, alle Parameter praktisch ohne Latenz (Zeitverzug) zu ändern. Die Treiber analysieren den eingehenden Befehl, sobald er eintrifft. Es ist auch möglich, verschiedene Arten von Vibrationen (pro Antrieb) auf Fahrer-Profilebene generieren zu lassen.
Kompensation der Bewegungskrankheit (Motion Sickness) dank der Telemetriedaten, die in Echtzeit direkt von der Spiel-Engine zur Verfügung gestellt und sofort in die Hardware eingespeist werden.
Ausgestattet mit einem taktilen, audiobasierten Feedbacksystem, das über taktile Wandler (Buttkicker), die mit der (zusätzlichen) Soundkarte verbunden sind, zusätzliche Effekte im Cockpit erzeugen kann (Buttkicker und Soundkarte nicht enthalten - separat erhältlich).
Da die Firma Motion Systems die volle Kontrolle über die Technologie hat, kann sie den Quellcode des Steuerungsalgorithmus ändern und neue Parameter und Funktionen einführen, ohne auf Drittanbieter zu warten. Durch ein einfaches Software-Update können den Kunden neue Funktionen zur Verfügung gestellt werden.

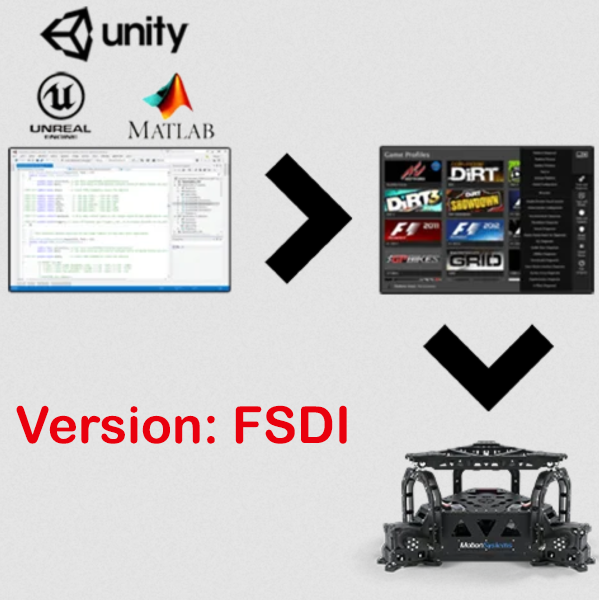

Ein Motion SDK (FSMI oder FSDI) für Softwareentwickler ist ebenfalls als zusätzliche Option erhältlich. Die leistungsstarke Schnittstelle ermöglicht es, jede Anwendung oder jedes Spiel mit einer Motion-Platform zu kombinieren.
... und vieles mehr!

Was ist Paket enthalten:

QS-220 Motion System Set
- 2x QS-220 - Linearantrieb
- 1x QS-SB2 - Power Cabinet (Steuermodul)
- 1x QS-SBML-2 - Kabel für Motion-Lock (Aufwärts-/Abwärtsbewegung) - 2 m lang
- 1x Stromkabel - 1 Stück 1,8m langes Kabel für EU-Markt oder 1 Stück 2m langes Kabel für USA Markt
- 2x QS-Brackets zur Montage an Alu-Profil-Cockpits (Hinweis: Für die Montage eines FGT-Cockpits o.ä, bitte auch die speziell verbreiterten F2M-Halterungen als Option gegen Aufpreis beachten

Was wird zusätzlich benötigt, um das Set zu betreiben:

QS-MC6 Motion Controller - ein einziges Gerät wird benötigt, um bis zu 4 QS-220 zu steuern (nicht enthalten - separat erhältlich)

Software

Qubic Manager software license: https://qubicsystem.com/

Unterstütze Spiele und Simulationen: https://motionsystems.eu/supported-games/

SDK: https://motionsystems.eu/?s=SDK

Support

Manche Frage zu Motion Platforms des Herstellers Motion Systems bzw. Next Level Racing lässt sich leicht durch einen Blick in die Dokumentation oder die umfangreiche Know-How-Datenbank beantworten:

Und wer hier mit seinem Problem noch nicht die richtige Lösung gefunden hat, darf sich gerne an uns wenden: service@force2motion.de oder Tel. +49 (0)2405/479490

Dokumente

Qubic QS-220-PL Produktdatenblatt (346.47 KB) :: Qubic QS-220-PL Produktdatenblatt

Qubic QS-CH1 Produktdatenblatt (811.06 KB) :: Qubic QS-CH1 Produktdatenblatt

Qubic QS-220-PL User Manual (9.32 MB) :: Qubic QS-220-PL User Manual

Motion Systems Katalog (15.13 MB) :: Motion Systems Katalog

Qubic Catalog Mini F2M (7.41 MB) :: Qubic Catalog Mini F2M

Hersteller-Info

Qubic Systems - Motion Systems
Motion Systems Michał Stanek
ul. Miedziana 7
55-003 Nadolice Wielkie, Polska
Web: motion-systems.eu
E-Mail: info@motion-systems.eu
Ticket-System (Reparaturen, technische Probleme): https://motionsystems.atlassian.net/servicedesk/customer/portal/1/group/1/create/1
