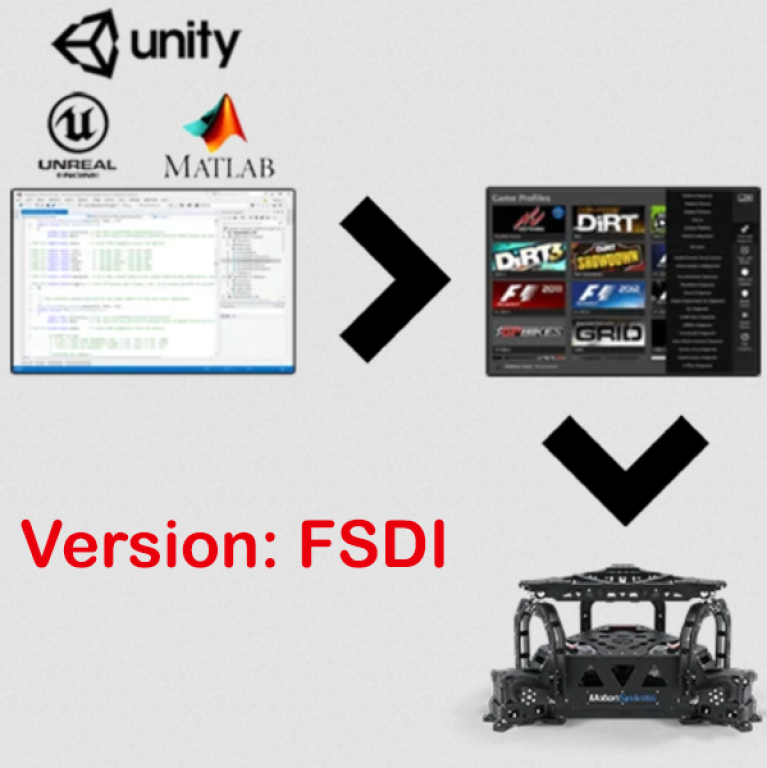

Motion Systems Qubic System - SDK - FSDI

Qubic System - QS-220 Motion System - Set mit 2 Aktoren und 1 Power Cabinet

About QS-220

Die lineare Aktuatortechnologie von Motion Systems ermöglicht die Entwicklung äußerst realistischer Anwendungen mit detaillierten Bewegungstexturen, Geschwindigkeit, Interaktionsfeedback der Aufhängung, Motorvibrationen, taktiles Feedback, Haptik und Fahrzeugdynamik. Die innovative Technologie, das modulare und kompakte Design sowie der leise Betrieb machen den QS-220 zu einer
perfekte Motion Base nicht nur für den professionellen Einsatz, sondern auch für Heimanwender in verschiedenen Arten von Cockpits. Zusätzliche Sets von QS-220 können als 4- und 6-Aktoren Systeme konfiguriert werden, um 3 / 4 / 6 DOF unter Verwendung spezieller Cockpits aus der Qubic System Produktlinie oder anderer Hersteller aufzubauen.

Mit der speziellen Software Qubic Manager kann der Benutzer mehrere Sets verwenden, um eine möglichst realistische Simulation zu erstellen, die sofort auf Situationen auf dem Bildschirm reagiert. Damit erhält man ein realistisches Erlebnis in Spielen (Simulationen) oder VR.

Motion Systems ist eine weltweit führende Marke für Motion-Plattformen für professionelle Anwender und die anspruchsvollsten Privatanwender. Seit über 10 Jahren entwickelt und liefert das Unternehmen maßgeschneiderte Motion-Lösungen für die Industrie und Spitzentechnologie im Bereich Rennsport und Flugsimulation.

Fast Facts - Hardware:

Die zum Patent angemeldete Technologie der QS-L1 Linearaktuatoren aus der Qubic System Line ermöglicht die Entwicklung äußerst realistischer Anwendungen mit detaillierten Effekten aus der Simulationstelemetrie. Die Motortreiber wurden wurden von der Firma Motion Systems entwickelt, um nur eine Aufgabe zu erfüllen: die Steuerung von Motoren in Fahrzeugsimulatoren. Und sie sind außergewöhnlich gut darin.

Das mitgelieferte Power-Cabinet (Steuermodul) QS-SB2 ist für die Stromverteilung und Kommunikation zur Verarbeitung von Telemetriesignalen zuständig, wobei der Motion Controller die Befehle an die Treiber weiterleitet, die den eingehenden Befehl analysieren, sobald dieser eintrifft (nur 8 ms Latenz!). Das Steuermodul setzt die Bewegungs- und Vibrationsimpulse für jeden einzelnen Aktuator um. Das Power-Cabinet arbeitet sowohl mit 115V als auch mit 230V Netzspannung ohne separate Adapter oder Spannungswandler.

Allgemeine Spezifikation des QS-220-Sets:

• Architektur: 2 / 3 / 4 / 6 DOF (je nach Benutzerkonfiguration und Anzahl der Module)
• Aktuator-Hub: 100 mm | 3.93 in
• Maximale Geschwindigkeit:
  • Q-Mode (230V): 800 mm/s
  • Performance Mode (115V/230V): 400 mm/s
  • Heavy Duty Mode (115/230V): 300 mm/s
• Maximale Beschleunigung:
  • Q-Mode (230V): 0.8G*
  • Performance Mode (115V/230V): 0.7G*
  • Heavy Duty Mode (115/230V): 0.4G*
  • *Wert der Beschleunigung ist aus Sicherheitsgründen begrenzt.
• Empfohlene Nutzlast in 3DOF (2x QS-220) Konfiguration:
  • Q-Mode: 200kg
  • Performance Mode: 250kg
  • Heavy Duty Mode: 350kg
• Maximale Steuerfrequenz: 1000 Hz
• Frequenzbereich der Vibrationen: 0-100 Hz
• Latenzzeit: <8 ms
• Produktgewicht: 30 kg | 66 lb
• Gesamtlänge: QS-L1: 90 mm | 3.55 in, QS-SB2: 385 mm | 15.16 in
• Gesamtbreite: QS-L1: 90 mm | 3.55 in, QS-SB2: 300 mm | 11.81 in
• Gesamthöhe: QS-L1: 553-653 mm | 22-26 in, QS-SB2: 88 mm | 3.46 in
• Kabellänge (QS-L1 Antrieb - QS-SB2 Power Cabinet): 1150 mm | 45.2 in
• Anforderungen an die Stromversorgung: 115/230 VAC Einphasig
• Durchschnittliche Leistungsaufnahme in 3DOF-Konfiguration:
  • Q-Mode: 260W (230V)
  • Performance Mode: 280W (230V), 270W (115V)
  • Heavy Duty Mode: 436W (230V), 462W (115V)
• Spitzenstrom in 3DOF-Konfiguration:
  • Q-Mode: 5.17A (230V)
  • Performance Mode: 4.55A (230V), 7.35A (115V)
  • Heavy Duty Mode: 5.88A (230V), 9.89A (115V)
• Anschluss: USB

Fast Facts - Software:

Auch die fortschrittlichste Hardware ist nichts ohne eine gute Software. Der Qubic Manager von Motion Systems ist eine professionelle und spezialisierte Software für die Plattform und ist "click and play"-kompatibel mit allen wichtigen Renn- und Flugtiteln auf dem PC und wird ständig aktualisiert, um neue Anwendungen zu unterstützen, sobald sie veröffentlicht werden. Sie bietet dem Benutzer Möglichkeiten der Bewegungsanpassung, Motion-Postprocessing, umfangreiche Diagnose oder einfache und schnelle Nutzung von vordefinierten Profilen. Der Qubic Manager ist eine leistungsstarke Engine, die dennoch einfach zu bedienen ist. Wie also die Motion Platform auf Bewegungen, Unebenheiten, Rollen und Nicken reagieren soll, stellt man mit wenigen Mausklick ein.

Die Qubic Manager-Softwarelizenz ist kostenlos.

Wesentliche Merkmale:

• Über 80+ bereits integrierte und unterstützte Rennspiele und professionelle Simulations Anwendungen.
• Die enthaltene VR Headway Technologie nutzt fortschrittliche mathematische Formeln, um die notwendige Kompensation zu berechnen und wendet sie zur Laufzeit auf das VR-Headset an. Sie eliminiert Plattformbewegungen aus dem VR-Trackingsystem und sorgt so für ein intensiveres, authentischeres Erlebnis und hat großen Einfluss auf die Kompensation der VR-Motions Sickness.
• Der Motorsteuerungsalgorithmus wurde ausschließlich für die Verwendung in Simulationsanwendungen entwickelt. Das Positionierungssignal wird direkt vom Treiber analysiert und vorverarbeitet, so dass es möglich ist, alle Parameter praktisch ohne Latenz (Zeitverzug) zu ändern. Die Treiber analysieren den eingehenden Befehl, sobald er eintrifft. Es ist auch möglich, verschiedene Arten von Vibrationen (pro Antrieb) auf Fahrer-Profilebene generieren zu lassen.
• Kompensation der Bewegungskrankheit (Motion Sickness) dank der Telemetriedaten, die in Echtzeit direkt von der Spiel-Engine zur Verfügung gestellt und sofort in die Hardware eingespeist werden.
• Ausgestattet mit einem taktilen, audiobasierten Feedbacksystem, das über taktile Wandler (Buttkicker), die mit der (zusätzlichen) Soundkarte verbunden sind, zusätzliche Effekte im Cockpit erzeugen kann (Buttkicker und Soundkarte nicht enthalten - separat erhältlich).
• Da die Firma Motion Systems die volle Kontrolle über die Technologie hat, kann sie den Quellcode des Steuerungsalgorithmus ändern und neue Parameter und Funktionen einführen, ohne auf Drittanbieter zu warten. Durch ein einfaches Software-Update können den Kunden neue Funktionen zur Verfügung gestellt werden.
• Ein Motion SDK (FSMI oder FSDI) für Softwareentwickler ist ebenfalls als zusätzliche Option erhältlich. Die leistungsstarke Schnittstelle ermöglicht es, jede Anwendung oder jedes Spiel mit einer Motion-Platform zu kombinieren.
• ... und vieles mehr!

Was ist Paket enthalten:

• QS-220 Motion System Set
  • 2x QS-220 - Linearantrieb
  • 1x QS-SB2 - Power Cabinet (Steuermodul)
  • 1x QS-SBML-2 - Kabel für Motion-Lock (Aufwärts-/Abwärtsbewegung) - 2 m lang
  • 1x Stromkabel - 1 Stück 1,8m langes Kabel für EU-Markt oder 1 Stück 2m langes Kabel für USA Markt
  • 2x QS-Brackets zur Montage an Alu-Profil-Cockpits (Hinweis: Für die Montage eines FGT-Cockpits o.ä, bitte auch die speziell verbreiterten F2M-Halterungen als Option gegen Aufpreis beachten

Was wird zusätzlich benötigt, um das Set zu betreiben:

• QS-MC6 Motion Controller - ein einziges Gerät wird benötigt, um bis zu 4 QS-220 zu steuern (nicht enthalten - separat erhältlich)

Qubic System - QS-MC6 – Motion Controller

KEINE ABGABE OHNE BEI UNS GEKAUFTEN AKTOREN (QS220, QS210 oder CH2)

Der Motion Systems - Qubic - QS-MC6 – Motion Controller ist da zentrale Steuergerät zwischen den QS-210/220-Aktoren-Sets oder dem CH2 (nicht enthalten - separat erhältlich) und dem PC. Ein QS-MC6 – Motion Controller kann dabei bis zu 4 Sets QS ansteuern.

Was ist Paket enthalten:

• QS-MC6 Motion Controller
  • 1x M10 - USB-Controller
  • 1x QS-SBML-1 - Bewegungssperre mit zusätzlichem 2 m langem Kabel
  • 1x QS-MBT-1 - M-BUS-Abschlusswiderstand
  • 1x USB-Kabel - 0,5 m langes Kabel (USB micro B)
  • 1x CAT.5E Patchkabel - 2 m lang

Qubic System - QS-CH1 Full-Set 3DOF

About:

Das QS-CH1 ist ein innovatives Trainingsprodukt, das für die fortgeschrittene Simulation verschiedener Verkehrsträger entwickelt wurde. Sein kompaktes Design, das auf der Technologie von Linearaktuatoren basiert, ermöglicht es dem Fahrer, sich in die virtuelle Welt zu begeben, indem er Reize aus der realen Welt abbildet.

Elektrische Aktuatoren erzeugen präzise Vibrationen in Echtzeit und reproduzieren feinste Details während der Fahrt - wie Kurven und Hindernisse auf der Rennstrecke. Die leichte und kompakte Bauweise erleichtert den Transport sowie die Wartung bei mehrfacher und variabler Installation.

Das QS-CH1 ist ein brandneues, modulares und flexibel konfigurierbares Trainingsprodukt für die Fahrsimulation fortgeschrittener Rennautos und Landfahrzeugen. Das QS-CH1 ist ein Teil der Qubic System Produktreihe. Durch die Verwendung einer Reihe von Erweiterungszubehör, einschließlich Manipulatoren und spezieller Peripheriegeräte, ist es möglich, schnell einen Simulator aufzubauen. Das Motionsystem besteht aus einer 3-DOF-Plattform mit elektrischen Aktuatoren, die Signale für die Fahrzeugbeschleunigung, Straßenkrümmung und Hindernisse wie Curbs und Schlaglöchern liefern (nicht im Basisrahmen-Set enthalten - siehe separate Produkte). Das QS-CH1 benötigt nur 1,5 Quadratmeter Platz und ist ideal für Anwendungen, bei denen es darauf ankommt, die Ergonomie des Originalfahrzeugs in einer kompakten und mobilen Form zu reproduzieren. Die Power-Cabinets für die Aktuatoren können im unteren Teil der QS-CH1-Bewegungsplattform unter dem Cockpit montiert werden, was den nutzbaren Raum erheblich reduziert und die Sicherheit verbessert.

Das Motion-System QS-CH1 bietet die Möglichkeit, verschiedene Dashboards und Lenkräder auf einfache Weise zu montieren. Dieses Produkt eröffnet neue Möglichkeiten für Fahrschulen, Automobilhersteller und Personen, die Forschungs- und Entwicklungsprojekte im Bereich der Landfahrzeuge durchführen. Und natürlich ist das System ideal für den SimRacer.

Das QS-CH1-Gerät ist ein modulares Simulations-Cockpit für alle Arten von Fahrzeugen. Benutzer, die bereits über eine Motion Platform verfügen, brauchen nur einen Boden mit Sitz- und Lenkradhalterungen zu verwenden, der einfach und schnell an individuelle Projekte angepasst werden kann.

Qubic System - QS-S25 Base-Set 6DOF

About:

Das QS-S25 ist ein fortschrittliches Motioncockpit, das für die anspruchsvollsten Rennfahrer entwickelt wurde, die ein professionelles Simulationserlebnis auf höchstem Niveau suchen. Das auf der zum Patent angemeldeten linearen Aktuatorentechnologie basierende Bewegungssystem simuliert Effekte wie Untersteuern, Verlust des Grips oder Überbremsen, wodurch der Unterschied zwischen Realität und virtueller Umgebung deutlich verwischt wird. Dank der Kombination aus speziellem Zubehör und der QubicManager-Software bietet die 6DoF-Motion-Plattform dem Fahrer ein extremes Erlebnis fast wie in einem echten Rennen oder bei ultimativen Flügen.

Das QS-S25 hat 6 Freiheitsgrade (Schwanken, Wanken, Heben, Rollen, Nicken und Gieren), welche Position und Bewegung des Fahrzeugs widerspiegeln. Die Kombination der hochpräzisen Technologie des Motion-Systems mit den Funktionalitäten des QubicManagers garantiert eine perfekte Wiedergabe der Situationen im gewählten Spiel. Die beeindruckende Dynamik und die hohe Leistung des QS-S25 Systems bringt die Rennsimulation auf ein noch nie auf dagewesenes Niveau.

Das Design des Simulators basiert auf modularen und rekonfigurierbaren Aktuatorensätzen und kann in verschiedenen Renn- oder Fluganwendungen eingesetzt werden. Das kompakte Design und die kleine Stellfläche passen in mittelgroße Spielräume, VR-Zentren und Trainingseinrichtungen für professionelle Fahrer und in die Man-Cave.

Die Plattform ist mit den verschiedenen Virtual-Reality-Headsets auf dem Markt kompatibel, was QS-S25 zu einer neuen Möglichkeit der Kombination von Technologien macht. QubicManager verwendet fortschrittliche mathematische Formeln zur Berechnung der notwendigen Kompensation und wendet sie zur Laufzeit auf das VR-Headset an. Er eliminiert die Bewegungen der Plattform aus dem VR-Tracking-System und sorgt so für ein intensiveres und authentischeres Erlebnis.
